飛泰開展無損檢測設備的研發和生產有近20年的歷史，超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼在內的200多家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。

鋼管探傷設備的運轉流程

無縫鋼管超聲波檢測系統采用橫梁檢測方式。先將鋼管吊至上料臺架，上料裝置將鋼管平穩放至旋轉輥道。利用鋼管自轉，檢測探頭在鋼管上部直線移動，形成螺旋線掃查的檢測方式，完成對鋼管的全覆蓋探傷。檢測完成后由下料機構將鋼管翻至下料架臺。整個檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。

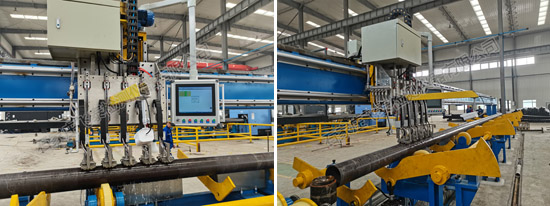

鋼管超聲波探傷設備

超聲波探傷設備的組成

1、鋼管旋轉輥道

2、橫梁式檢測操作平臺

3、探頭系統升降裝置

4、探頭跟蹤裝置

5、上料臺架及撥料裝置

6、電控系統

7、20通道超聲探傷儀器

8、打標裝置

9、氣路系統

10、液壓系統

11、水循環系統

12、樣管調試機構

鋼管超聲波探傷設備性能

1) 設備具有自動記錄顯示缺陷數及位置，形成檢驗記錄和報告范圍的功能存儲可存儲檢驗記錄和報告，供回放，查看，編輯等。

2)能存儲各種檢測數據，圖表及報告結果。周或月檢測數據能備份、存儲、能導出為文本文件。

3)自動動檢測結果統計：爐號；鋼級；規格；序號；檢測總數；合格數；不合格數；合格率及自動形成檢驗報告及打印。

4)設備發現鋼管缺陷時具有聲光報警功能；

5)設備具有支數記錄功能；

6)設備具有鋼管防護裝置；

7)設備具有報警功能；

8)探傷儀器應采用先進的相關報警電路技術，能有效抑制探傷現場的外來干擾，提高檢測報警可靠性；

9)設備應采用先進的技術能有效抑制探傷現場的外來各種干擾（主要是震動、抖動等），提高檢測各項性能的可靠性。

10)質保期以設備通過國家有關質量監督檢驗部門檢驗日期為準，質保期一年。甲方負責協助對設備的首次檢驗，并取得相關檢定合格證書。

設備分交原則

乙方負責土建基礎的施工，提供能源介質管線至靠近機組某指定處，在甲方的 指導下對機組進行安裝調試。

乙方負責設備安裝過程中的吊具、電氣焊工具等的提供。

乙方負責設備地面基礎、地腳螺栓等的施工與提供。

甲方負責機械設備、配電系統、自動化系統、液壓系統的設計制造與裝配，并將設備運送至衡陽。

設備供貨的通用原則

(1)甲方對所供貨設備的完整性、先進性及可靠性負責。

(2)構成整個供貨設備的設備單元、部件，或在上述技術規格中說明的內容均應反映到設備分交表中。

(3)由于甲方的原因而引起增加供貨范圍中的設備及零部件的數量，由甲方負責提供。

(4)從TOP點至設備上各部位的介質管線的配管、輔件等均由甲方供貨。

機械設備所需的介質（包括水、氣等）管線接口（TOP）位于設備旁附近一米處，其范圍內管路設計由甲方負責。乙方負責供貨并接到TOP點前。

設計分工原則及要求

甲方向乙方提供生產線的基本設計和詳細設計，并對整個機組進行技術總負責；

乙方負責生產線的工廠設計、生產輔助設施的配套設計（供電、供水、供氣），土建工程設計；

設計聯絡分兩次，一次為基本設計聯絡在甲方進行，一次為詳細設計聯絡在乙方進行；

甲方按照設計分工及要求編制設計分工、設計聯絡時間及安排。

雙方設計范圍

該設備為交鑰匙工程，甲方負責除土建以外的所有設備的設計、制造、材料采購、標準設備供應、出廠調試、運輸、現場安裝、調試、設備的售后服務。乙方負責土建施工，建造操作室并提供一路動力供電電源、一路照明供電電源及二路接地端；甲方負責設備之間及其與操作室之間相關連接線路。甲方負責該設備機上氣動配管；乙方負責水源接口、壓縮氣總氣源，接至TOP點處。沒有在技術附件中明確的內容，又是該設備所必須的，將視為甲方供貨范圍，因此甲方對設備的完整性、技術的先進性和實用性負責，直到質保期結束（壹年—除人為因素外）。
